TS-E Panoramen - beispiele

Hier wollen wir euch anhand einiger Beispiele zeigen, welche Arten von Panoramen sich mit dem Rear Tilt 'n' Shift Frame und dem TS-E Panorama Head realisieren lassen.

Shift-Panoramen mit dem REAR Tilt 'n' Shift Frame

Mit dem Rear Tilt 'n' Shift Frame lassen sich verschiedene Arten von Shift-Panoramen erstellen. Dabei kann man die Shift-Richtung und die Orientierung der Kamera unterscheiden.

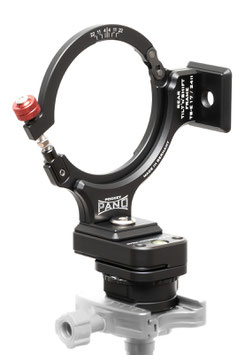

pocketPANO Rear Shift Adapter Canon TS-E 17mm 24mm TS-E Frame

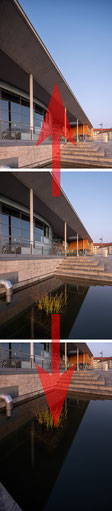

Up & Down Shift im Querformat

Hier wird das Objektiv so eingerichtet (also die Einstellung der beiden Drehachsen des Objektivs), dass die Verschiebung in der Vertikalen geschieht (hoch-runter) und die Kamera im Querformat ist. Durch die große Verschiebung von bis zu 11mm ist es ratsam, Shift-Panoramen aus 3 Bildern (mittig, 11mm nach oben, 11mm nach unten) zu erstellen, um ausreichend Überlapp zwischen den Einzelbildern zu gewährleisten.

Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm
Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm

Up & Down Shift im Hochformat

Hier wird ebenfalls nach oben und unten geshiftet, jedoch mit der Kamera im Hochformat. Damit ergeben sich extrem große vertikale Bildwinkel, welche sich dazu eignen, hohe und schmale Objekte vollständig abzubilden.

Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm
Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm

left & Right Shift im Hochformat

Im folgenden Beispiel wurde die Shift-Mechanik um 90° gedreht, so dass nach links und recht verschoben werden kann. Die Kamera ist im Hochformat ausgerichtet.

Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm
Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm

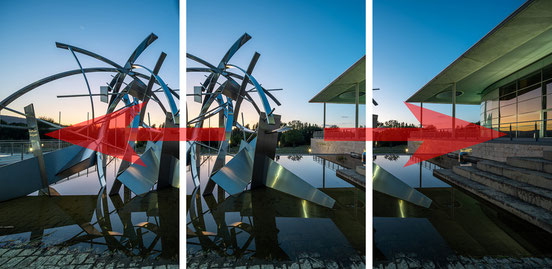

Left & Right Shift im Querformat

Den größten horizontalen Bildwinkel erreicht man durch seitliches Shiften während sich die Kamera im Querformat befindet.

Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm
Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm

Panoramen mit dem TS-E Panorama Head

Der TS-E Panorama Head bietet die Möglichkeit, das Objektiv zusätzlich zur Verschiebung mittels Shift-Mechanik (mit den roten Pfeilen angedeutet) auch noch um den Nodalpunkt zu drehen (mit den grünen Pfeilen angedeutet). Dadurch sind horizontale Bildwinkel bis zu 360° möglich.

pocketPANO Rear Shift Adapter Canon TS-E 17mm 24mm TS-E Frame

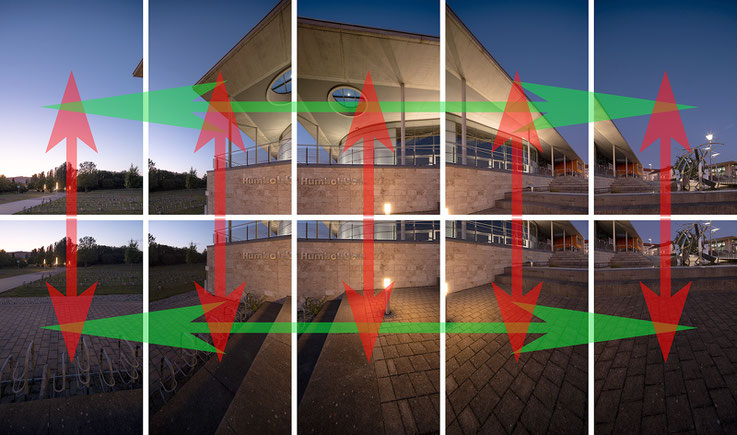

Im Folgenden wird ein Panorama dargestellt, bei dem die Kamera im Hochformat stand und 2 Reihen mittels des TS-E Panorama Head fotografiert wurden (eine Reihe nach oben verschoben, eine Reihe nach unten verschoben).

Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm
Shift Panorama mit dem pocketpano Rear Shift Panorama Adapter für CANON TS-E Objektive 17mm 24mm

Durch die Drehung um die Eintrittspupille wurde ein enormer horizontaler Bildwinkel (ca. 200°) erreicht. Dieser lässt sich nicht mehr wie eine klassische Weitwinkelaufnahme in rektilinearer Projektion darstellen. Daher wurde für das oben gezeigte Beispiel eine sphärische Projektion gewählt.

Natürlich sind auch Panoramen möglich, bei denen nur eine Reihe aufgenommen wird (nur Drehung mittels TS-E Panorama Head; mit oder ohne zusätzlichem Shift)
