Rear tilt 'n' shift Frame

Funktionen & Details

Der pocketPANO "Rear Tilt 'n' Shift Frame" Objektivadapter folgt den Prinzipien aller pocketPANO Produkte: so kompakt und leicht wie möglich, bei gleichzeitig größtmöglicher Funktionalität und einfachster Bedienung. Der TS-E Objektivklemmring ist so ausgelegt, dass er dauerhaft am Objektiv verbleiben kann, auch wenn die Montage nur einige Sekunden dauert und dafür kein Werkzeug benötigt wird.

Im Folgenden werden alle wichtigen Funktionen und Eigenschaften vorgestellt:

Passt perfekt an dein Objektiv

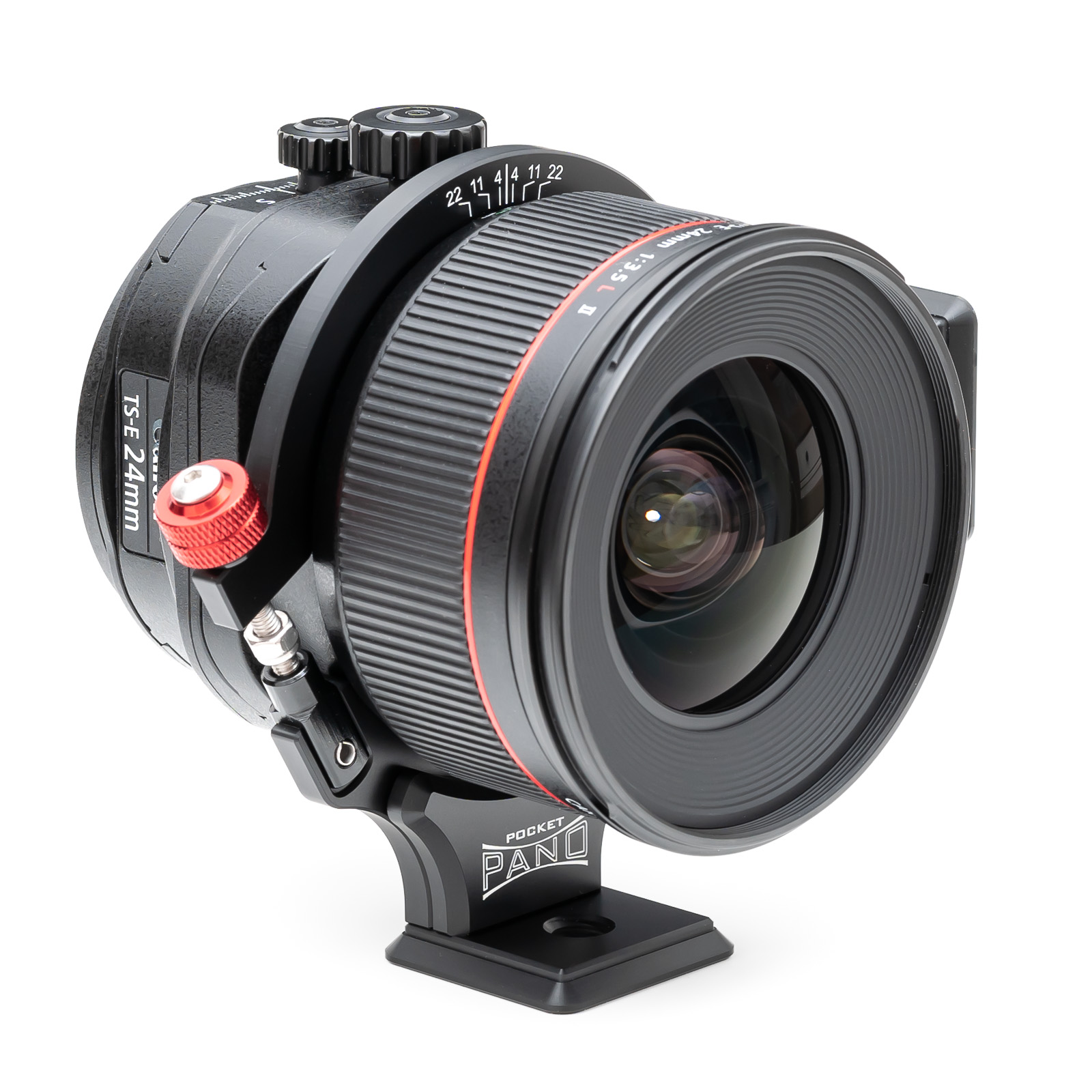

Der pocketPANO "Rear Tilt 'n' Shift Frame" Objektivadapter ist so gefertigt, dass er sich perfekt an dein Objektiv anschmiegt. Der Adapterring umfasst den schmalen feststehenden Bereich zwischen Fokusring und Tiltmechanik. Durch die Klemmung am gesamten Umfang wird ein fester und sicherer Sitz gewährleistet, ohne zu große Kräfte auf das Objektivgehäuse auszuüben.

Das CANON TS-E 17mm f/4L und TS-E 24mm f/3.5L II sind im relevanten Klemmbereich baugleich, so das der entsprechende "Rear Tilt 'n' Shift Frame" an beide Objektive passt. Das TS-E 50mm f/2.8L Macro hat einen eigenen Klemmring, der auch nur für dieses Objektiv passt.


Volle Funktionalität ohne Einschränkungen

Im Gegensatz zu anderen Rear Shift Adaptern bleiben mit dem pocketPANO "Rear Tilt 'n' Shift Frame" alle Funktionen deines TS-E Objektivs erhalten! Alle Bedienelemente lassen sich einfach erreichen und es ist jede Kombination aus Shift, Tilt und Rotation möglich, wie es auch ohne Klemmring der Fall wäre.

Sogar die durch den Klemmring abgedeckte Schärfentiefeskala ist im"Rear Tilt 'n' Shift Frame" eingraviert und ermöglich das einfache Ablesen und Einstellen des Fokusbereichs.

pocketPANO Rear Shift Adapter Canon TS-E 17mm 24mm TS-E Frame

Ultra kompakt & Leicht

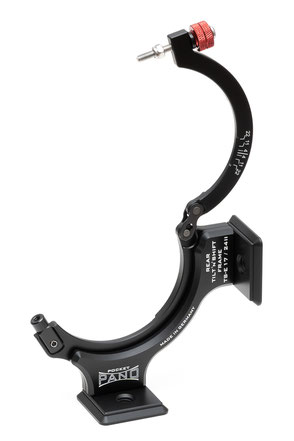

Ein Highlight des "Rear Tilt 'n' Shift Frame" ist ganz klar seine geringe Größe und sein minimales Gewicht. Der Klemmring hat eine Stärke von nur 6mm, ist an den auf Biegung belasteten Stellen zusätzlich verstärkt und wiegt komplett mit beiden Arca-kompatiblen Klemmplatten nur 87,5g!

pocketPANO Rear Shift Adapter Canon TS-E 17mm 24mm TS-E Frame

Stark im Halt - Sanft zum Objektiv

Wie alle pocketPANO Nodalpunktadapter besteht auch der "Rear Tilt 'n' Shift Frame" aus einem äußerst leichten, stabilen und widerstandsfähigen Hochdrucklaminat (HPL, high pressure laminate). HPL ist bei ähnlichem Gewicht ca. 6 mal steifer als herkömmliche Konstruktionskunststoffe und nur halb so schwer wie Aluminium.

Da HPL keine so harte Oberfläche und scharfe Kanten hat wie Metalle, besteht keinerlei Gefahr für den Lack deines Objektivs und es werden keine zusätzlichen Gummiauflagen o.Ä. benötigt. Dadurch sitzt der Klemmring sicher,  formschlüssig und präzise!

pocketPANO Rear Shift Adapter Canon TS-E 17mm 24mm TS-E Frame

Zwei Arca-kompatible Klemmfüße

Zwei im 90° Winkel angebrachte Arca-kompatible Stativplatten mit allseitigem Klemmprofil sorgen für volle Flexibilität und schnellen Wechsel zwischen Hoch- und Querformat. In Kombination mit den zwei Rotationselementen der TS-E Objektive lassen sich damit alle denkbaren Kombinationen aus Hoch- und Querformat, horizontalem und vertikalem Verschieben (shiften) sowie Schwenken (tilten) realisieren.

Die beiden Klemmfüße verfügen außerdem über je ein 3/8" UNC Stativgewinde und einen passenden Reduzieradapter (auf 1/4" UNC), was die Montage anderer Klemmplatten ermöglicht.

pocketPANO Rear Shift Adapter Canon TS-E 17mm 24mm TS-E Frame

Werkzeuglose Montage

Die Montage des "Rear Tilt 'n' Shift Frame" dauert nur wenige Sekunden und benötigt keinerlei Werkzeug. Das Objektiv wird einfach in die untere Hälfte des Klemmrings eingesetzt, dann wird die obere Hälfte zugeklappt und mit der Handschraube festgezogen. Die griffige Handschraube sorgt für einen festen Halt und stellt sicher, dass die Verschraubung nicht aus Versehen zu stark angezogen wird (wie es mit Werkzeugen möglich wäre).

pocketPANO Rear Shift Adapter Canon TS-E 17mm 24mm TS-E Frame



TS-E Panorama Head

ein perfekt abgestimmter Nodalpunktadapter

pocketPANO Rear Shift Adapter und Panorama Head Canon TS-E 17mm 24mm TS-E Frame

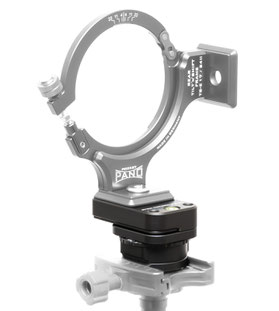

Passend zum Rear Tilt 'n' Shift Frame für die beiden Objektive TS-E 17mm f/4L und TS-E 24mm f/3.5L II bieten wir einen kompakten einreihigen Nodalpunktadapter an: den TS-E Panorama Head.

Dieser ist ist genau auf den TS-E Objektivklemmring abgestimmt und bietet zwei fest vorgegebene Positionen für die beiden unterstützten Objektive CANON TS-E 17mm f/4L und TS-E 24mm f/3.5L II.

Mit dem TS-E Panorama Head lassen sich spielend leicht einreihige Panoramen aufnehmen. In Kombination mit der Shiftfunktion des Objektivs lassen sich damit Aufnahmen mit enormen Bildwinkeln (bis zu 119° vertikal mit dem TS-E 17mm und 101° mit dem TS-E 24mm und bis zu 360° horizontal) realisieren.

Nicht für das TS-E 50mm f/2.8L Macro verfügbar!

pocketPANO Rear Shift Adapter und Panorama Head Canon TS-E 17mm 24mm TS-E Frame
pocketPANO Rear Shift Adapter und Panorama Head Canon TS-E 17mm 24mm TS-E Frame

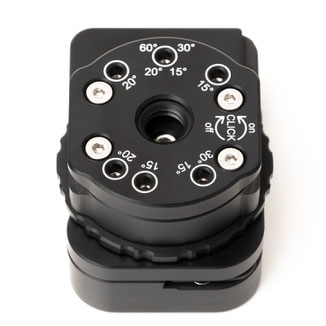

Die Rastwinkel des Rotators ("Drehteller") können passend zum verwendeten Objektiv und dem gewünschten Bildformat (hoch/quer) eingestellt werden (60°/30°/20°/15°/frei drehend). Mit dem integrierten Werkzeug werden die gewünschten Rastelemente aktiviert oder deaktiviert, ohne irgendein Teil austauschen oder demontieren zu müssen. Der 2mm Inbusschlüssel sitzt gut geschützt in einer passenden Aussparung des Nodalpunktadapters und wird magnetisch gehalten.

Der Einstellring mit gravierter Winkelskala kann mit der Hand frei gedreht werden und ermöglicht einen besseren Überblick über Start- und Endpunkt deines Panoramas.

pocketPANO Rear Shift Adapter und Panorama Head Canon TS-E 17mm 24mm TS-E Frame

Für maximale Flexibilität hat der pocketPANO TS-E Panorama Head eine integrierte Klemmbasis mit dem bewährten Arca-Swiss kompatiblen Klemmprofil und ein 3/8" Schraubgewinde. Ein passender Adapter zur Reduktion auf das kleinere 1/4" Gewinde ist im Lieferumfang inbegriffen. Somit lässt sich der Nodalpunktadapter auf wirklich jedem Stativ befestigen.

pocketPANO Rear Shift Adapter und Panorama Head Canon TS-E 17mm 24mm TS-E Frame
pocketPANO Rear Shift Adapter und Panorama Head Canon TS-E 17mm 24mm TS-E Frame

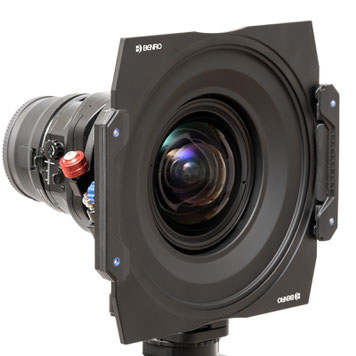

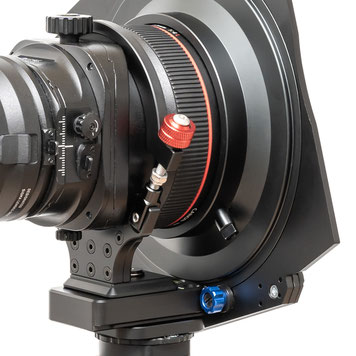

Der pocketPANO TS-E Panorama Head ist so ausgelegt, dass der speziell für das Canon TS-E 17mm f/4L erhältlche 150mm Filterhalter FH150 von BENRO genutzt werden kann. Der Filterhalter kann um bis zu 80° nach links oder rechts gedreht werden. Bei Verwendung des FH150 ohne den TS-E Panorama Head (nur mit dem Rear Tilt 'n' Shift Frame) ist auch eine vollständige Rotation möglich.

pocketPANO Rear Shift Adapter und Panorama Head Canon TS-E 17mm 24mm TS-E Frame


Noch mehr Infos...

...findest du in der Bedienungsanleitung. Diese gibt es bei jedem pocketPANO Rear Tilt 'n' Shift Frame auch als gedruckte Broschüre dazu.


Made in Germany

Falls du dich bereits gefragt hast, warum wir unsere Produkte so günstig anbieten: Es liegt nicht daran, dass sie in Fernost gefertigt werden!

Ganz im Gegenteil: Die gesamte Fertigung und Montage erfolgt mitten im Herzen Deutschlands, in Ilmenau im Thüringer Wald.

Um die Produktionskosten gering zu halten, ist die Konstruktion unserer Adapter von vornherein fertigungsgerecht ausgelegt und die zusätzliche manuelle Bearbeitung auf ein Minimum reduziert.

Diesen Vorteil geben wir gern an Euch weiter.
